滤光片等光学零件图常用符号说明

滤光片等光学零件图常用符号说明

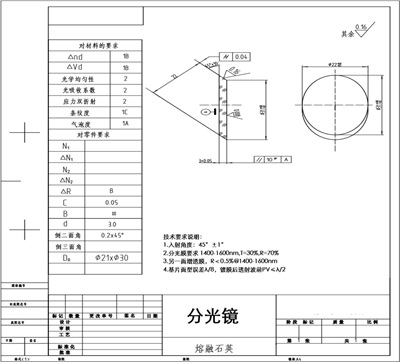

绘制光学零件工艺图样的一般原则是：光学零件的光轴用点划线表示，一般水平放置，光线方向应自左向右，零件一般对称于光轴放置，圆零件只画出沿光轴剖开的剖面图。

图纸左上角的表格依次列出对玻璃的要求和对零件的加工要求，包括面形精度，表面质量等．零件的外形尺寸，有关技术要求在图上注明或在图纸下方用文字或符号注明。

产品

▼

常用符号、术语说明：
N 光圈数符号。表示被检的零件表面和样板标准表面曲率半径偏差时产生的干涉条纹数（通称光圈）数目；
ΔN 光圈局部误差符号，表示表面形状的局部误差；
ΔR 样板精度等级符号即样板曲率半径实际值对名义值的偏差量符号；
B(P) 光学零件表面疵病符号，也称为光洁度。
C(X) 透镜偏心差符号，亦称透镜的中心偏差符号。用透镜表面的球心对透镜定位轴的偏离量表示；
π 尖塔差符号。表示反射棱镜的棱向误差．
θ平行差符号。玻璃平板两表面间的不平行度；
S 屋脊棱镜双角差符号。屋脊棱镜屋脊角有偏差时造成的双象差的程度；
d 透镜中心厚度；
Φ 透镜的口径．
GB国标玻璃材质要求说明
光学均匀性：玻璃内因折射率渐变造成的不均匀程度。
应力双折射：玻璃存在应力（外力&温度变化等）时呈现各向异性，产生双折射现象，以双折射光程差表示。
光吸收系数：白光通过1cm厚的无色光学玻璃时，玻璃吸收的光通量和入射的光通量之比。
条纹度：玻璃中的化学不均匀区，因折射率不同于主体而出现丝状或层状的疵病，产生杂光。块料玻璃有从三个方向检查的，也有二个或者一个方向检验的。
气泡度：玻璃熔炼后内部残留气泡程度，气泡相当于微小的凹透镜，引起散射和折射。有大小与个数两项指标。
Δ nd折射率偏差：玻璃材料折射率允许误差，包括对标准值的允差和同一批玻璃中的一致性允差。
Δvd色散：同一种材质对不同的波长有不同的折射率，称之为材料的色散。
薄膜滤光片分类及技术规格要求

干涉截止滤光片
截止波长(Cut-on/off)定义:透射率降至50% 峰值透射率时的波长,是区分通带与截止带的临界值。
截止深度(Blocking/ Optical Density, OD)定义:截止带内的光抑制能力,OD=lg(1/T)(T 为透射率)。
峰值透过率/平均透过率:通带内峰值透射率。
过渡带(Transition Band)/陡度(Slope):描述截止边缘陡峭程度。
截止滤光片光谱类型
1.长波通LongPass:简单理解就是当波长＞截止波长cuton时高透,当波长＜截止波长cuton时截止。
2.短波通ShortPass:简单理解就是当波长＞截止波长cutoff时截止,当波长＜截止波长cutoff时高透。
入射角(斜入射、锥角入射)的影响
1.光谱整体蓝移(向短波移动)
2.光谱曲线形状变差,截止带收缩变窄
3.s,p光偏振分离随着入射角度增加变大,导致过渡带出现台阶或者过渡带变缓。
4.锥角入射影响:由于光路里常见的透镜聚焦、光纤出射、成像光路,都不是平行光,而是有角度分布的锥光,等效的 “平均角度” 导致蓝移,且同样会出现过渡带变缓等。

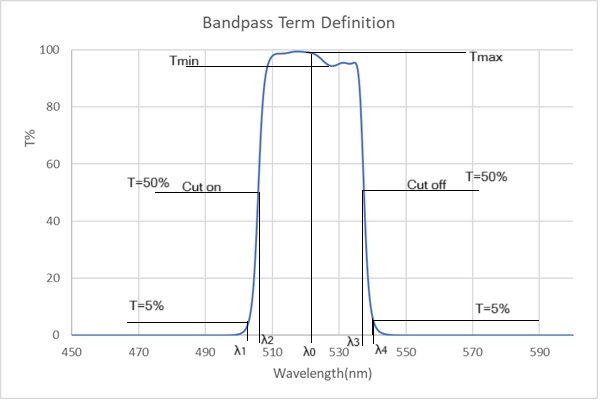

带通滤光片技术参数
中心波长CWL:通带中心位置对应的波长
半高宽FWHM:透射率为峰值 50% 处的波长宽度
峰值透过率/平均透过率:通带内峰值透射率。
过渡带(Transition Band)/陡度(Slope):描述通带两侧边缘陡峭程度。
带通滤光片光谱类型
1.宽带通WBP:半高宽相对于中心波长而言较宽。
2.带通BP和窄带通NBPF:半高宽相对中心波长而言较窄。

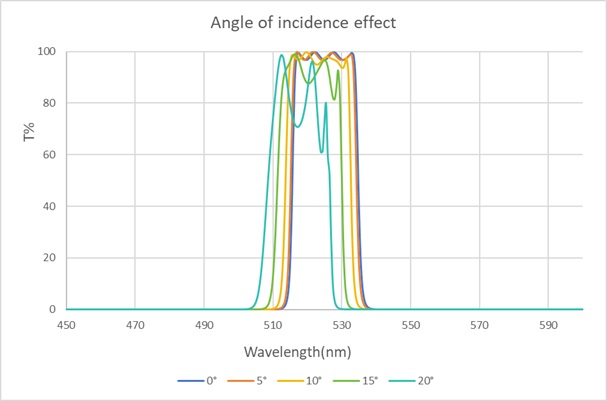

入射角(斜入射)的影响
由于干涉滤光片的构造，如果入射角与正常值不同，则会发生向较短波长的偏移。在小角度下，这种偏移对于将滤光片调谐到所需的峰值波长非常有用，但较大的角度（30度或更大）会导致透射率下降和带通形状失真。可以使用以下公式估计峰值波长的偏移（该公式仅适用于入射角小于10度的准直光）。
锥角入射影响:由于光路里常见的透镜聚焦、光纤出射、成像光路,都不是平行光,而是有角度分布的锥光,等效的 “平均角度” 导致蓝移,且同样会出现过渡带变缓等。

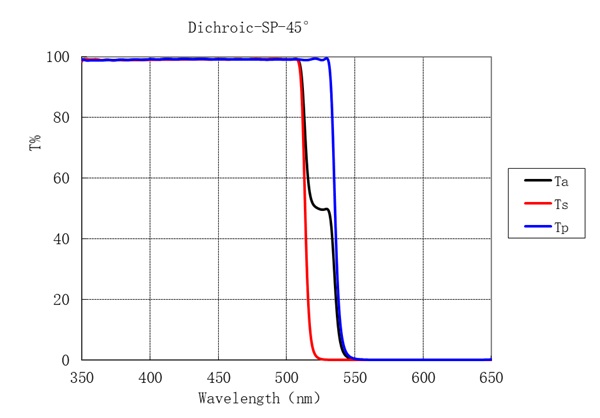

二向色镜定义和核心参数
二向色镜主要用于波长选择,实现特定入射角/锥角下透射波段和反射波段的分离。原理基于多层光学薄膜干涉效应。与吸收玻璃不同的是依靠反射/透射分光,不靠吸收,发热小、效率高、波长边界陡峭。
核心参数:分光波长、入射角度、透射率、反射率、透射波段和反射波段,过渡区域陡度等。
入射角/锥角影响:s,p光偏振分离随着入射角度增加变大,导致透射和反射的过渡带出现台阶或者过渡带变缓。

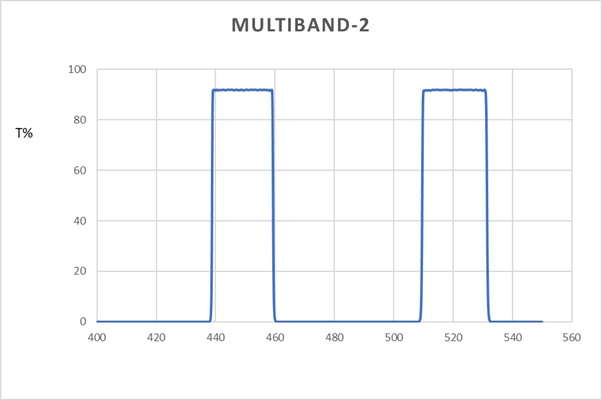

多通带滤光片
多通带滤光片是一种能够同时传输多个光谱带的滤光片,通常用于多光谱成像或多波段检测等应用。它可以在不同的波长范围内提取不同的光谱信息,从而实现对目标物体的多波段分析。多通带滤光片在遥感、remote sensing、医疗、交通等领域有广泛的应用。
1.定义:通道数量大于1的带通滤光片都可称为多通带滤光片(多通带滤光片,多光谱滤光片)
2.根据通道数量多少可以分为双通道(2通道),三通道,四通道,五通道,。。。。12通道等；根据用途可以分为荧光检测多通带滤光片,多光谱成像滤光片,空间探测滤光片等。
3.关键参数: 中心波长λ1,λ2,λ3,。。。Λn；通带宽度FWHM1,FWHM2,。。。FWHMn；背景深度Blocking@截止带Range1, 2,....Range n
陷波滤光片(负滤光片)
陷波滤光片(负滤光片)是一种在宽光谱频域中选择性地截止特定频率光谱的滤光片。它的主要作用是在光信号处理中去除特定频率的干扰,从而提高信号的质量;或者防止特定频率的有害强光。应用在激光防护、拉曼光谱检测等。
1.功能定义:简单的说就是在某一个窄波段对光信号高抑制、高衰减；而在除此以外全波段高透过。
2.根据通道数量多少可以分为双通道(2通道),三通道,四通道,五通道等。
3.关键参数: 中心波长λ1,λ2,λ3,。。。Λn；阻带宽度FWHM1,FWHM2,。。。FWHMn；阻带截止深度Blocking@截止带Range1, 2,....Range n；通带范围等。
