光谱分析带通滤光片的原理、应用、分类与技术参数

带通滤光片-高通量光谱分析滤光片

光谱分析带通滤光片是精准提取目标特征谱线、抑制背景与杂散光的核心光学元件,广泛用于荧光、拉曼、红外、原子光谱等场景,直接决定检测信噪比与精度。以下从应用、原理、技术路线、发展历程、滤光片光谱类别及技术参数等方面展开系统说明。

光谱分析带通滤光片工作原理

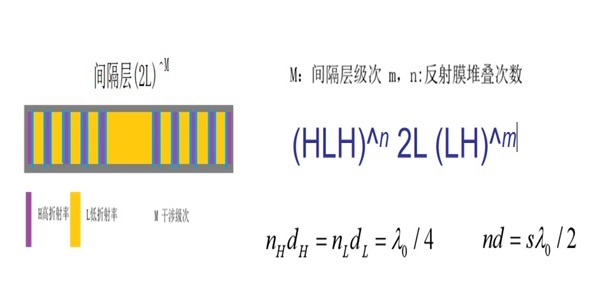

1.介质薄膜带通滤光片通常基于法布里 - 珀罗(Fabry-Perot, FP)干涉腔原理,由高折射率(H)/ 低折射率(L)介质膜交替堆叠形成光学谐振腔:
膜层光学厚度严格控制为参考波长 λ 的 1/4 奇数倍(nd=λ/4,n 为折射率)。
参考波长光在膜层界面发生相长干涉,透射率最大化,形成光谱通带；非参考波长光发生相消干涉,被强烈反射,形成通带外截止区域。
通带特性由膜层数、高低折射率差、腔干涉级次等因素决定:膜层数越多,通带边缘越陡、截止深度越高；高低折射率差越大,通带的光谱带宽越宽；腔层结构级次越高,通带光谱带宽越窄。

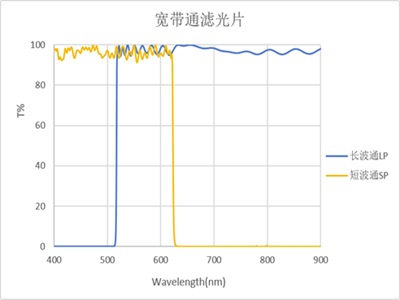

2.介质带通滤光片还可以通过长波通和短波通滤光片的叠加进行设计,多用于宽带通滤光片设计制造。
3.吸收型带通滤光片:利用材料本征吸收(如彩色玻璃、掺杂金属氧化物)选择性吸收特定波长,仅透过目标波段。
光谱分析带通滤光片的应用
1. 荧光光谱分析:
生物医学:荧光显微镜、流式细胞仪、PCR、酶标仪,分离激发光与荧光发射光(如 GFP 520nm、Cy5 670nm),提升信噪比。
临床诊断:免疫荧光、荧光原位杂交(FISH),精准捕获目标荧光信号,排除背景干扰。
材料科学:荧光量子点、有机发光材料表征,筛选特征发射峰。

4. 原子光谱分析(AAS/ICP-OES):
元素检测:原子吸收 / 发射光谱,提取目标元素特征谱线(如 Na 589nm、Fe 248nm),抑制基体干扰与背景辐射。
环境监测:重金属(Pb、Cd、Hg)痕量检测,窄带滤光片提升检测限。
5. 其他光谱分析应用:
紫外 - 可见(UV-Vis):溶液浓度、吸光度检测,宽带滤光片简化光路、提升通量。
激光光谱:激光线宽净化、拉曼激发光滤波,超窄带滤光片实现单模输出。
天文 / 空间光谱:恒星、行星大气成分分析,高稳定滤光片适配极端环境。
光谱分析带通滤光片类别和技术参数
带通滤光片的通用指标(中心波长 CWL、半高宽 FWHM、峰值透过率 T%、截止深度 OD、截止范围)是选型基础,但不同应用场景对滤光片的性能侧重、公差要求、环境适应性、结构形式存在显著差异,直接决定滤光片的设计方案与镀膜结构。
1.按通带数量分类
• 单带通滤光片(Single-Bandpass):仅透过 1 个目标波段,最常用(如 520/10nm、4.26μm/0.1μm)。
• 双带通滤光片(Dual-Bandpass):透过 2 个独立波段,用于双荧光标记、双组分检测(如 440/521nm)。
• 多带通滤光片(Multi-Bandpass):透过 3–8 个波段,用于多色荧光、多组分同时分析。

按带宽分类
• 超窄带(Ultra-Narrow):FWHM＜5nm(如 1nm、0.5nm),用于激光净化、拉曼、原子光谱。
• 窄带(Narrow):FWHM=5-20nm,用于高精度荧光、红外气体检测。
• 中带(Medium):FWHM=20-50nm,用于通用荧光、UV-Vis 检测。
• 宽带(Broad):FWHM>50nm,用于高通量成像、FTIR 预滤波。
按工作波段分类
• 紫外(UV):200-400nm,基底:熔融石英,用于 DNA 检测、紫外拉曼。
• 可见光(Vis):400-700nm,基底:K9 / 肖特玻璃,用于荧光、流式细胞仪。
• 近红外(NIR):700-1700nm,基底:熔融石英,用于安防监控、近红外光谱检测。
• 中红外(MIR):2-16μm,基底:ZnSe、Ge、蓝宝石,用于 NDIR 气体检测、材料官能团分析。
4. 按功能辅助分类
• 激发滤光片(Excitation):筛选激发光波长,阻断发射光。
• 发射滤光片(Emission):提取荧光 / 拉曼发射光,阻断激发光与背景。
• 二向色镜(Dichroic):反射激发光、透射发射光,用于荧光显微分光(结合带通使用)。
北京微光远航科技有限公司提供可见Vis/短波红外SWIR各种带通滤光片,采用离子辅助镀膜工艺,膜层结构致密,具有准确的波长定位、高信噪比和良好的环境稳定性。中心波长、透过率及半高宽均可以根据用户需求定制。滤光片尺寸有方形,圆形(黑色金属圈保护),可任意选择。
