拉曼滤光片Raman filters

拉曼光谱是基于拉曼散射效应的分子 “指纹” 光谱技术。核心是通过光子与分子振动 / 转动能级的非弹性作用产生频率位移,实现物质结构与成分的无损、快速检测,是材料、生物、化工、刑侦等领域的核心分析方法。

当单色激光(入射光子能量 hν0)照射样品时,光与分子发生两类散射:

瑞利散射(弹性散射) : 光子仅改变传播方向,频率 / 能量不变(ν=ν0),占散射光的 99.9999% 以上,是强背景噪声。

拉曼散射(非弹性散射) : 光子与分子振动 / 转动能级耦合,发生能量交换,频率偏移,仅占散射光的 10−6∼10−8,是拉曼光谱检测的核心信号。

拉曼滤光片图片

拉曼位移定义:散射光与入射光的波数差(单位:cm−1),Δν=∣ν−ν0∣。在拉曼光谱中,斯托克斯线(频率低于入射光)和反斯托克斯线对称地分布在瑞利线(频率与入射光相同)的两侧,斯托克斯线与反斯托克斯线相对于瑞利线的频率差称为拉曼位移 (Raman Shift)。本质上对应分子特定化学键 / 基团的振动频率,与入射光波长无关,是物质的分子 “指纹” 特征。

北京微光远航科技有限公司提供系列拉曼滤光片（陡边长波通滤光片、二向色镜和窄带通滤光片）,所有拉曼滤光片均采用离子辅助镀膜或等离子体溅射镀膜工艺,膜层结构致密,具有准确的波长定位、高信噪比和良好的环境稳定性。拉曼滤光片具有抑制杂散光和自发荧光的高背景光密度、近乎‘垂直’的边缘陡度、高通量的透射率、准确的中心波长定位等,可以满足痕量、低波数、高分辨检测检测场景。

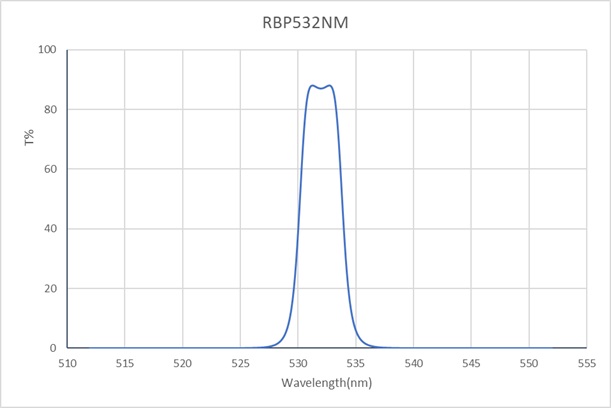

RBP-532-4-0degree

中心波长:532±1nm 半高宽 : 4±1nm 峰值透过率T > 85% 截止深度:200-1200@OD4

RBP-532-4-0degree

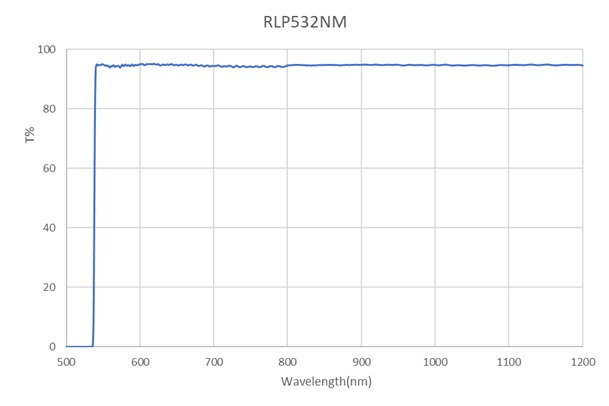

RLP-532-0degree

Blocking:OD6@532nm 539-1200nm 透过率 T> 90%

RLP-532-0degree

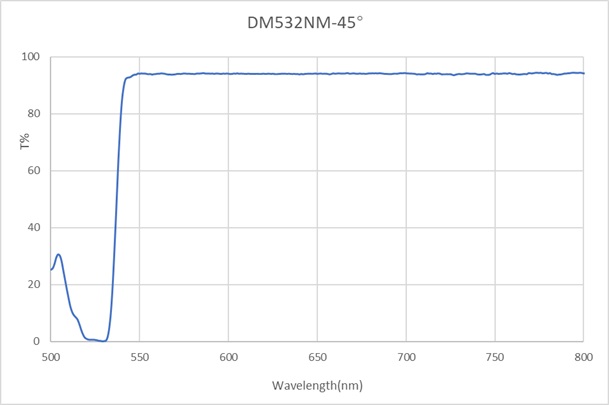

DM-532-45degree

Cut on:532±1nm 透过率T > 90%

DM-532-45degree

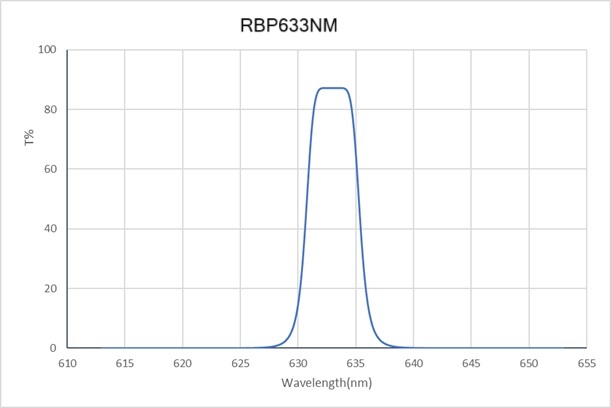

RBP-633-4-0degree

中心波长:633±1nm 半高宽 : 4±1nm 峰值透过率 T> 85% 截止深度:200-1200@OD4

RBP-633-4-0degree

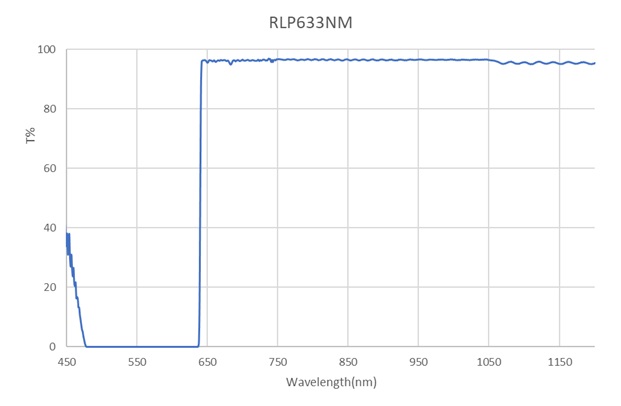

RLP-633-0degree

Blocking:OD6@632.8nm 641-1200nm 透过率 T> 90%

RLP-633-0degree

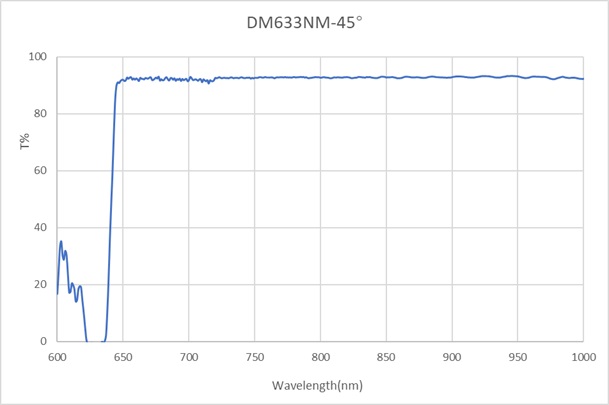

DM-633-45degree

Cut on:633nm 透过率 T> 90%

DM-633-45degree

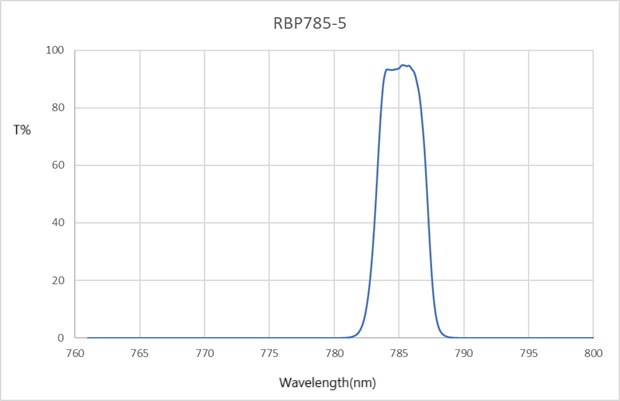

RBP-785-4-0degree

中心波长:785±1nm 半高宽 : 5±1nm 峰值透过率T > 85% 截止深度:200-1200@OD4

RBP-785-5-0degree

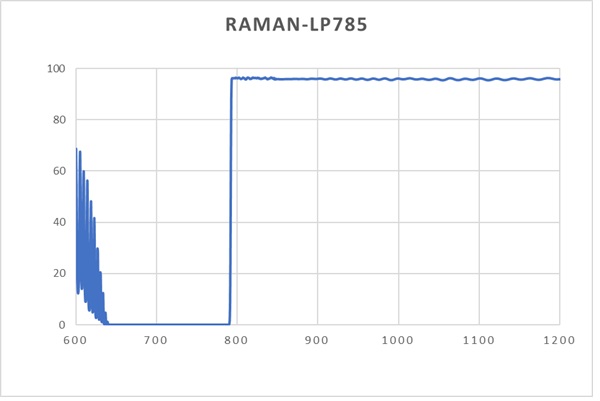

RLP-785-0degree

Blocking:OD6@785nm 794-1200nm 透过率 T> 90%

RLP-785-0degree

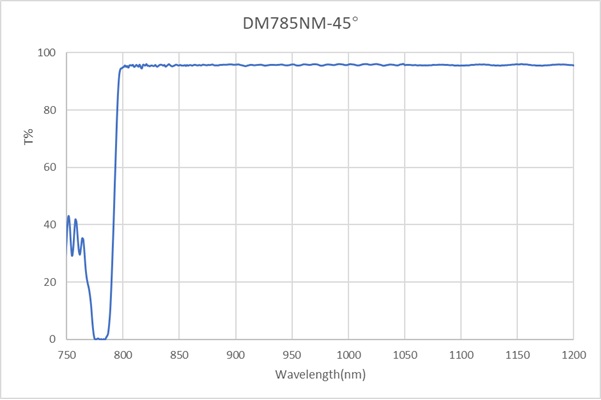

DM-785-45degree

Cut on:785nm 透过率T > 90%

DM-785-45degree
