光学滤光片针孔成因与解决方法

针孔是薄膜滤光片最常见表面缺陷之一，表现为膜层中存在微小穿透孔洞，可穿透单层或多层膜系，孔径通常亚微米至几十微米，在反射 / 透射光下呈现暗点或亮点，严重影响光学元件成品良率。针孔本质是膜层局部没有沉积上膜料，基底或下层膜直接暴露。

• 针孔主要成因分析
• 1.基底：基板表面颗粒、灰尘、碎屑；基板表面存在划痕、凹坑、麻点；基板清洗不良；基板夹持夹具碎屑

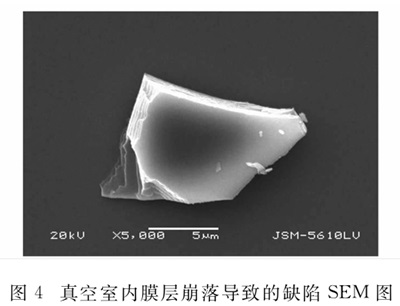

• 2.真空腔体环境与污染：腔体内壁剥落碎屑；真空度不足、水汽、油污染；挡板、遮板、工件架掉渣。

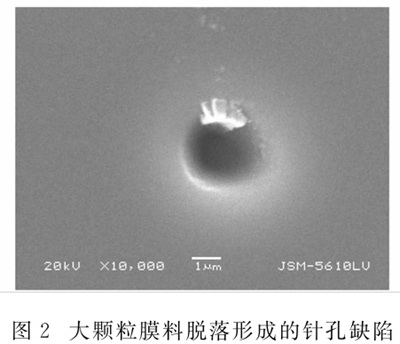

• 镀膜工艺因素：膜料喷溅（爆溅）；基板温度异常；沉积速率过低或者太高；离子源工艺异常；溅射镀膜靶材颗粒、靶材掉渣；靶材表面结瘤、靶材开裂，大颗粒飞溅到基板，形成鼓包，脱落形成针孔。异常放电、电弧打火。
•
•
• 参考文献：郭培涛 薛亦渝 赵立新 夏志林 黄才华 张光勇；多层光学薄膜缺陷的形貌及成分；中国激光 第３６卷 ２００９年６月 文章编号：0258-7025(2009)Supplement 1-0360-04
• 滤光片针孔潜在影响
• 透射 / 反射光谱畸变：多层膜滤光片会出现杂散光、漏光；高反射膜针孔会造成局部透过光斑。激光元件出现针孔导致激光损伤阈值下降等。
• 环境可靠性失效：针孔是水汽、盐雾渗透通道，水汽顺着针孔渗透到膜层界面，引起膜层潮解、分层、起泡；尤其是红外薄膜滤光片易受潮。
• 外观缺陷影响：目视或者显微镜观察可见亮点暗点。
• 针孔瑕疵的检测方法
• 金相显微镜 / 微分干涉 DIC 显微镜：最常用，观测表面形貌，可以分辨微米级针孔。
• 暗场照明检查：强光斜射，针孔表现为亮点，适合快速筛查。
• 激光散射检测仪：检测微小散射点，亚微米针孔也可以统计数量密度。
• SEM 扫描电镜：观察针孔截面，区分是基板带来还是镀膜工艺带来。
• 解决与改善方案
• 控制基板抛光质量，降低基板表面麻点凹坑；来料全检微观表面缺陷。优化清洗工艺：超声清洗、有机溶剂、去离子水，最后无尘氮气吹干；禁止表面残留颗粒。清洗后在百级 / 千级无尘环境装夹。
• 夹具、工件架定期抛光清洁，避免掉屑；基板夹持尽量减少接触碎屑产生。真空镀膜腔体定期维护保养。
• 镀膜材料预处理以及蒸发参数优化
• 电子枪、离子源定期清理，溅射靶材预处理。
