高消光比偏振滤光片和高陡度消偏振滤光片

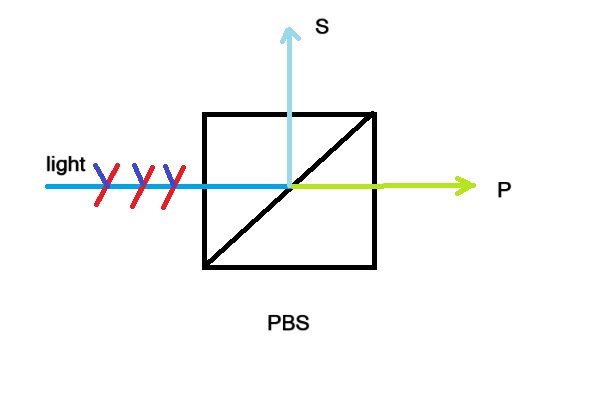

当光倾斜入射到薄膜表面时,由于有效导纳的差异,s 偏振、p 偏振光的透射 / 反射光谱存在显著分裂、偏移、透过率差异，通过引入偏振分离δ的概念来描述分离程度。平面偏振滤光片或PBS(偏振分束棱镜)可以将入射的非偏振光分成两束垂直的线偏振光束。其中P偏振光通过,而S偏振光被反射,出射方向与P光成90度角。消偏振滤光片（Non-Polarizing Filter）通过膜系设计抵消 s/p 偏振光谱分离，在工作波段内 s、p 偏振光谱曲线高度重合，偏振相关损耗极小，入射光偏振态不影响滤光分光性能。

• 定义和核心原理
• 1.偏振滤光片（Polarizing Filter / Polarization Coating）：薄膜滤光片对s 偏振、p 偏振光透射 / 反射光谱存在显著分裂、偏移、透过率差异，天然存在偏振相关损耗（PDL），依靠偏振差异实现分光 / 起偏功能。
• 2.消偏振滤光片（Non-Polarizing Filter, NP Filter）：通过膜系设计抵消 s/p 偏振光谱分离，在工作波段内 s、p 偏振光谱曲线高度重合，偏振相关损耗极小，入射光偏振态不影响滤光分光性能。
•
• 核心参数解析
• （一）偏振滤光片核心参数
• 1.中心波长 λ₀（s/p 分别标注 λ₀s、λ₀p）
• 2.偏振分裂量 Δλ=|λ₀p−λ₀s|（45° 入射可达 10~50nm）
• 3.偏振相关损耗 PDL：同一波长下 Ts/Tp 差值（dB）：(PDL=10\lg\frac{T_p}{T_s}\)
• 4.入射角范围：通常仅 0° 无偏振效应，斜入射偏振效应增强，锥角入射偏振效应应当考虑平均效果。
• 5.s 偏振透过率 Ts、p偏振透过率 Tp。
• 6.截止深度（OD）：s、p 偏振分开标注，p偏振光OD值相对于s偏振光更差。
• 7.波纹 Ripple：s、p 各自带通波纹，两者波纹不匹配。
• 8.膜层材料折射率 nH/nL：高低折射率差越大，偏振分裂越强。
• 二）消偏振滤光片核心参数
• 1.消偏振带宽：满足 Δλ＜1nm、PDL＜0.2dB 的波长区间
• 2.最大允许偏振分裂 Δλ_max：常规指标≤0.5nm@设计入射角
• 3.偏振相关损耗 PDL：工业标准≤0.1dB（精密光学≤0.05dB）
• 4.设计入射角 θ：常用 30°/45°/56°（布儒斯特角附近最难消偏振）
• 5.平均透过率 T_avg=(Ts+Tp)/2，Ts 与 Tp 差值极小
• 6.s/p 截止 OD 一致性：两种偏振截止抑制深度基本相同
• 7.角度容差：偏离设计角 ±5° 仍维持消偏振指标
• 8.膜系等效偏振补偿量：设计专属参数，表征膜层对 s/p 相位差的抵消能力
• 典型应用场景
• 1.偏振滤光片（1）偏振分光 / 偏振分束 PBS，45° 入射偏振滤光膜：p 偏振透射、s 偏振反射，光纤通信偏振分束器、光学隔离器。
• 偏振成像与偏振探测偏振成像仪、遥感偏振相机、应力双折射检测、生物偏振显微；选择性过滤单一偏振光消除杂散光。
• 激光偏振控制及线偏振激光提纯，剔除杂散正交偏振分量，提高激光偏振消光比。
• 杂散光抑制（摄影偏振镜）自然光反射多为 p 偏振，偏振滤光吸收 p 偏振消除水面 / 玻璃反光。
• 2.消偏振滤光片（1）光纤通信波分复用 WDM 器件，多路信号偏振随机，若使用普通偏振滤光，不同偏振光中心波长偏移会导致通道串扰、损耗波动；45° 入射消偏振带通 / 截止片用于粗波分、密集波分复用器。
• 激光合束、光学泵浦系统：半导体激光偏振态随机变化，消偏振滤光保证合束功率稳定，无偏振相关损耗漂移。
• 光谱仪、分光光度计：样品出射光偏振态不可控，必须消偏振滤光保证光谱测量精度，避免偏振分裂造成波长读数误差。
• 机器视觉、多光谱成像：自然光、漫反射光偏振随机，消偏振滤光保证成像亮度、色彩均匀，无角度明暗畸变。
• 红外测温、热成像：环境热辐射偏振随机，普通偏振滤光会造成测温值随光路偏振态漂移。


• 设计案例与结果分析
•
•
•
