机器视觉滤光片光谱解析和典型应用场景

机器视觉综合光学成像、图像采集、算法软件等多学科技术实现替代人眼完成测量、识别、检测、定位。在光学图像采集过程中，滤光片发挥了重要作用：作为光谱筛选核心光学元件，直接决定图像信噪比、对比度、干扰抑制、成像精度，是低成本提升视觉检测稳定性的关键部件。

机器视觉检测作用
1.高精度标准化检测，替代人工质检。人眼存在疲劳、主观误差、极限精度短板（微米级、微小划痕、色差、异物肉眼无法分辨）；机器视觉重复精度可达0.001mm，24 小时稳定工作，统一判定标准，消除人工漏检、误判，大幅降低不良品流出。
2. 精准定位引导，实现自动化抓取 / 装配。输出像素 / 三维坐标给机械手、伺服平台，引导物料上料、组装、焊锡、打磨；解决柔性物料、散乱来料、偏移工件无法自动化作业的痛点，是工业机器人的 “眼睛”。
3. 测量与尺寸管控，全流程品质闭环。自动完成长宽高、孔径、间隙、平面度、角度、形变、体积测量；实时数据上传 MES 系统，实现生产过程尺寸监控，提前预警模具磨损、设备偏移，减少批量报废。

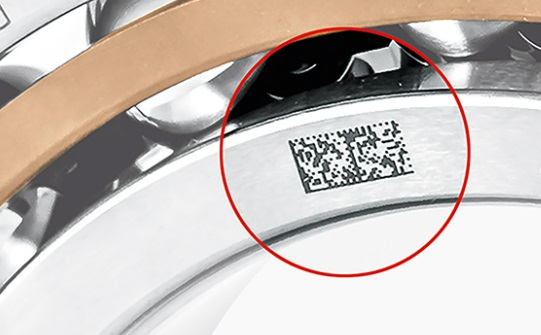

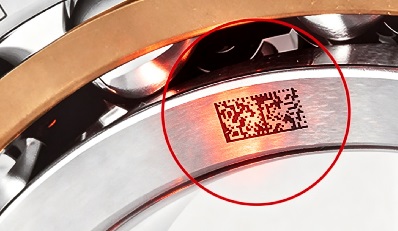

4. 识别追溯与分拣，数字化生产管理。读取二维码、条码、字符、logo、型号区分物料；区分多品类混杂产品、分拣良品 / 不良品、分类不同规格工件，一物一码全生命周期追溯，适配柔性多品种产线。
机器视觉滤光片核心作用及光谱类型
不同材质、光源、环境光会反射 / 发射全波段混合光；CCD或CMOS 传感器对紫外、可见光、近红外全波段敏感。滤光片通过薄膜干涉、吸收 / 反射特性，只允许目标有效波段透过，滤除无用杂散光，提高系统信噪比；从源头减少传感器无效感光，提升图像质量。
滤光片常见类型：带通滤光片，长通滤光片，短通滤光片等，常用技术参数如下：

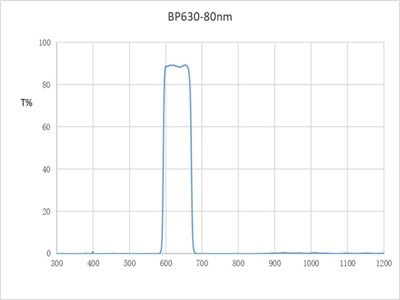

滤光片的通用指标(中心波长 CWL、半高宽 FWHM、峰值透过率 T%、截止深度 OD、截止范围)是选型基础。
中心波长 (CWL)：滤光片透过率曲线中心位置对应的波长。选择标准：必须与目标发光底物的发射光谱峰值严格匹配，以确保捕获最大光强。
半高全宽 (FWHM/Bandwidth)：透过率为峰值50%时的波长宽度，代表光谱选择的“纯度”。
截止深度 (OD值)：光密度（Optical Density），表示滤光片阻挡非目标光的能力。OD 4.0：阻挡99.99%的杂散光，是常规化学发光的基准要求。
机器视觉检测应用场景

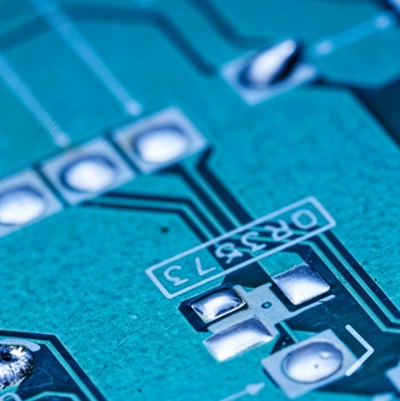

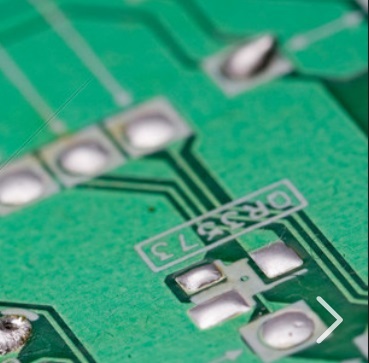

1. 3C 电子行业：外观缺陷检测，尺寸测量，定位引导，读码追溯，分拣等。
2. 新能源锂电 / 光伏：极片检测，电芯外观检测，3D 测厚以及溯源读码等。
3.汽车及零部件制造以及食品医药包装检测等。
北京微光远航科技有限公司研发生产机器视觉检测滤光片,采用离子辅助镀膜工艺,膜层结构致密,具有准确的波长定位、高信噪比和良好的环境稳定性。中心波长、透过率及半高宽均可以根据用户需求定制。滤光片尺寸有方形,圆形(黑色金属圈保护),可任意选择。
