CCD凝胶成像滤光片

凝胶成像仪光学检测原理及核心滤光片

凝胶成像仪器主要用于蛋白质和核酸的凝胶成像和分析。通过橙色、蓝色、绿色等滤光片去除 杂散光,提高信噪比,提高成像质量。中心波长覆盖400-860 nm,带宽多为20-60 nm,透过率≥90%,截止深度OD4。

产品

▼
  • 凝胶成像仪工作原理及滤光片介绍
  • 工作原理：凝胶成像仪器主要用于蛋白质和核酸的凝胶成像和分析，检测和记录凝胶电泳分离的DNA、RNA、蛋白质等生物分子荧光信号。滤光片在凝胶成像仪光路结构中扮演重要角色，通过橙色、蓝色、绿色等滤光片去除 杂散光,提高信噪比,提高成像质量。通常滤光片的中心波长覆盖400-860 nm,带宽多为20-60 nm,透过率≥90%,截止深度OD4。
  • CCD凝胶成像辅助检测滤光片均采用离子辅助镀膜工艺,膜层结构致密,波长定位准确；适应复杂的环境使用。北京微光远航科技有限公司可以根据客户需求提供各种波长、带宽和尺寸规格的凝胶成像辅助检测滤光片。满足用户在不同场景下的应用。
  • 凝胶成像检测滤光片

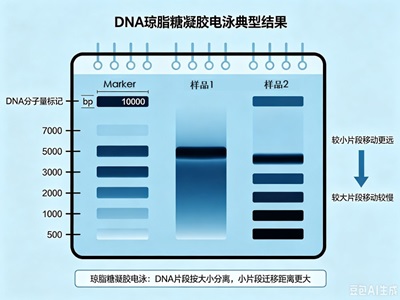

  • 凝胶成像电泳图
  • 凝胶成像滤光片光谱带宽与应用场景
  • 带通滤光片的通用指标(中心波长 CWL、半高宽 FWHM、峰值透过率 T%、截止深度 OD、截止范围)是选型基础,但不同应用场景对滤光片的性能侧重、公差要求、环境适应性、结构形式存在显著差异,直接决定滤光片的设计方案与镀膜结构。
  • 常用波长:460nm,535nm,590nm,605nm,,620nm,715nm
  • 常规光谱带宽:40-60 nm(535/40、590/60、605/50)
  • 窄带光谱带宽:20-30 nm(530/25、715/30),用于多色荧光分离
  • 宽带光谱带宽:100-110 nm(590/110),用于快速成像、化学发光
  • 常规尺寸:M49mm/M52mm/M55mm等
  • 如果需要检测微弱荧光信号,同时伴随成像要求,需要降低波前畸变、高面型精度,避免成像模糊；
    • GEL-BP620-D50 GEL-BP460-D50 GEL-BP535-D50 GEL-BP590-D50
  • 北京微光远航科技有限公司提供可见Vis/短波红外SWIR各种带通滤光片,采用离子辅助镀膜工艺,膜层结构致密,具有准确的波长定位、高信噪比和良好的环境稳定性。中心波长、透过率及半高宽均可以根据用户需求定制。滤光片尺寸有方形,圆形(黑色金属圈保护),可任意选择。
