拉曼光谱检测全解析:原理,特征谱线及核心滤光片

拉曼光谱是基于拉曼散射效应的分子 “指纹” 光谱技术,核心是通过光子与分子振动 / 转动能级的非弹性作用产生频率位移,实现物质结构与成分的无损、快速检测,是材料、生物、化工、刑侦等领域的核心分析方法。

产品

  • 拉曼光谱检测发展历程
  • 1928 年:印度物理学家 C.V. 拉曼初次在液体中观察到光的非弹性散射(拉曼效应),1930 年获诺贝尔物理学奖。1930-1950s:受限于光源(汞灯)、探测器(光电管),拉曼检测信号很弱,仅能用于少数透明样品,应用受限。
  • 1960 年:激光器发明(单色、高强度、相干光源),彻底解决拉曼信号弱的问题,拉曼光谱进入实用化阶段。
  • 1960-1980:傅里叶变换拉曼(FT-Raman) 出现,拉曼散射与迈克尔逊干涉仪 + 傅里叶变换结合的振动光谱技术,适用于深色 / 生物样品。
  • 1980s后,电荷耦合器件(CCD)探测器普及,灵敏度与检测速度显著提升,推动仪器小型化。
  • 1997年后:表面增强拉曼散射(SERS) 技术成熟,信号增强 106∼1014 倍,实现单分子检测,开启痕量分析新纪元。
  • 2000年后:共聚焦拉曼显微镜 商业化,实现三维空间分辨(微米级),用于材料微区、生物细胞成像。随着便携式 / 手持拉曼仪普及,现场快速检测(安检、食品、刑侦)成为主流。 针尖增强拉曼(TERS)、受激拉曼散射(SRS)、非线性拉曼等技术突破,空间分辨率达纳米级,灵敏度达单分子级。与 AI、大数据结合,实现光谱自动解析、高通量筛选。
  • 拉曼光谱检测原理
  • 1.核心物理作用机制:拉曼散射。当单色激光(入射光子能量 hν0)照射样品时,光与分子发生两类散射:
  • 瑞利散射(弹性散射):光子仅改变传播方向,频率 / 能量不变(ν=ν0),占散射光的 99.9999% 以上,是强背景噪声。
  • 拉曼散射(非弹性散射):光子与分子振动 / 转动能级耦合,发生能量交换,频率偏移,仅占散射光的 10−6∼10−8,是检测的核心信号。
  • 核心参数:拉曼位移(Δν)与特征谱线
  • 2.拉曼位移定义:散射光与入射光的波数差(单位:cm−1),Δν=∣ν−ν0∣。在拉曼光谱中,斯托克斯线(频率低于入射光)和反斯托克斯线对称地分布在瑞利线(频率与入射光相同)的两侧,斯托克斯线与反斯托克斯线相对于瑞利线的频率差称为拉曼位移 (Raman Shift)。
  • 本质:直接对应分子特定化学键 / 基团的振动频率,与入射光波长无关,是物质的分子 “指纹” 特征
  • 选择定则:仅当分子振动时极化率发生变化(∂α/∂q≠0),才能产生拉曼信号。
  • 3.特征谱线构成:拉曼光谱图以拉曼位移(cm−1) 为横坐标,信号强度为纵坐标,核心谱线包括:
  • 瑞利线:与入射光子同频的弹性碰撞谱线,拉曼位移为 0 的强峰,需滤除。
  • 斯托克斯线:斯托克斯线是拉曼散射现象中产生的特征光谱线,属于拉曼谱线的组成部分。当入射光子与分子发生非弹性碰撞时,分子吸收光子能量跃迁至虚能级后落入较高振动能级,导致散射光频率低于入射光频率,此时形成的谱线称为斯托克斯线。对应拉曼位移为正(+Δν)的主峰群,是常规检测对象。
  • 反斯托克斯线:反斯托克斯线是拉曼散射的一种,其产生源于入射光子与分子的非弹性碰撞过程 。在碰撞中,若分子从振动激发态跃迁至基态,会释放能量给光子,导致散射光频率高于入射光频率。反斯托克斯线对应拉曼位移为负(−Δν)的弱峰群,仅用于高温 / 特殊研究。
  • 4.谱线关键特性:
  • 唯一性:不同物质的拉曼谱图差异显著,如同分子 “指纹”,可用于定性鉴别。
  • 定量性:谱峰强度与物质浓度成正比(需扣除背景、校正基质效应)。
  • 选择性:对非极性基团、对称结构敏感,与红外光谱(对极性基团敏感)互补。
  • 拉曼光谱检测主要技术路线
  • 自发拉曼(常规拉曼)原理:基于自然拉曼散射,无额外增强,直接检测斯托克斯信号。
  • 表面增强拉曼散射(SERS)原理:利用贵金属(Au/Ag/Cu)纳米结构的局域表面等离子体共振(LSPR),将拉曼信号增强检测。
  • 共聚焦拉曼显微镜原理:通过共聚焦针孔滤除非焦平面杂散光,实现拉曼光谱三维空间分辨(横向～0.5μm,纵向～1μm)。
  • 傅里叶变换拉曼(FT-Raman)原理:采用 1064nm 近红外激光 + 迈克尔逊干涉仪,通过傅里叶变换获取拉曼光谱。
  • 前沿增强技术(新兴路线)针尖增强拉曼(TERS):将 SERS 与扫描探针显微镜结合,空间分辨率达纳米级(~10nm),用于单分子 / 单键拉曼光谱检测。
  • 受激拉曼散射(SRS):基于非线性光学,信号强、无荧光、无标记,适用于生物活体动态成像。
  • 共振拉曼(RR):入射激光与分子电子跃迁共振,信号增强 103∼106 倍,用于发色团 / 生物大分子研究。
  • 拉曼检测滤光片种类及详细参数
  • 拉曼滤光片是光学检测系统核心,作用是滤除强瑞利散射、抑制荧光 / 杂散光、提取微弱拉曼信号,直接决定检测信噪比与灵敏度。
  • 1. 拉曼滤光片核心种类(按功能)
  • a.激光纯化滤光片(Laser Line Bandpass Filter):仅允许目标激光波长(如 532/633/785nm)通过,滤除激光器的自发辐射、环境杂散光,用于纯化激发光(尤其采用LED类激光器)。
  • b.拉曼陷波滤光片(Raman Notch Filter):在激光波长处形成窄且深的阻带,阻挡/抑制强信号瑞利散射,同时高透拉曼信号。
  • c.长通滤光片(Long Pass Filter,LPF):阻挡波长小于激发光波长的光(荧光、瑞利尾),透过波长大于激发光波长的拉曼信号。抑制自发荧光 / 短波杂散光。
  • d.短通滤光片(Short Pass Filter,SPF):少数特殊场景(如检测反斯托克斯线),阻挡长波光谱,透过短波的拉曼信号。

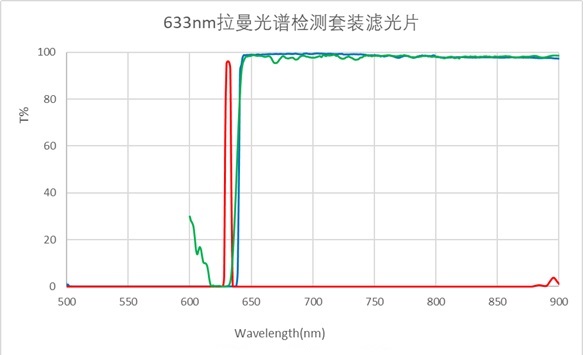

  • 633nm拉曼光谱检测滤光片
  • 2.拉曼检测滤光片详细参数介绍
  • 光密度(Optical Density):OD 越高,瑞利 / 杂散光抑制越强,背景噪声越低,信噪比越高；OD 不足会导致瑞利光穿透,光谱基线抬高,湮没弱拉曼峰。
  • 边缘陡度:陡度越高,越靠近激光波长,用于筛选信号.低波数(＜200 )信号保留越多；陡度差会丢失低波数特征峰(如多晶型、晶格振动)。
  • 透射率(T):透射率越高,拉曼信号损耗越小,检测灵敏度越高；透射率低会导致弱信号被淹没,无法检出。
  • 半带宽(FWHM):FWHM 越窄,波长选择性越好,杂散光抑制越强；FWHM越宽会导致通带内混入杂散光,降低信噪比。
  • 中心波长(CWL):偏差过大会导致激光 / 拉曼信号被错误阻挡,信号大幅衰减,甚至无法检测。
  • 入射角(AOI)范围:AOI 超出范围会导致中心波长偏移、OD 下降、边缘陡度变差,尤其影响低波数检测。
  • 自发荧光:自发荧光会抬高光谱背景,掩盖弱拉曼信号,尤其影响生物 / 痕量检测。

    • 了解拉曼光谱检测滤光片详情
  • 北京微光远航科技有限公司提供系列拉曼光谱检测滤光片,采用离子辅助镀膜工艺,膜层结构致密,具有准确的波长定位、高信噪比和良好的环境稳定性。拉曼滤光片具有抑制杂散光和自发荧光的高背景光密度、近乎‘垂直’的边缘陡度、高通量的透射率、准确的中心波长定位等,可以满足痕量、低波数、高分辨检测检测场景。
