带通滤光片-选型全攻略
什么是带通滤光片：仅允许通过特定目标波段的光谱,同时阻塞通带两侧光谱的滤光片称为带通滤光片。
带通滤光片的核心作用是精准透过目标波段光谱,高效阻断通带两侧杂散光谱,如何挑选适配的带通滤光片,是众多光学应用从业者的核心痛点。本文将结合实际应用场景,系统梳理带通滤光片的科学选型方法。
- 一、按工作波段范围选型
- 不同波段的带通滤光片,在技术指标、镀膜工艺、成本控制上差异显著。选型开始需明确应用波段。紫外、可见光、红外三大类带通滤光片特性与应用场景各有侧重:
- 1.紫外带通滤光片多用于生物医疗、环境水质监测、半导体及光化学工业领域。因紫外区镀膜材料吸收性强,可选材料有限,传统设计多采用铝 / 银金属与介质膜复合结构,依托诱导透射原理实现高性价比,在可见光区具备优异阻隔效果。但存在明显短板:透过率偏低(约 20%),光谱边缘陡峭度不足。
- 2.可见区带通滤光片广泛应用于生物医疗、光谱分析、光学成像、空间遥感等场景。可见光区氧化物材料吸收系数低,多采用纯介质薄膜制备,核心优势是高透过率；搭配离子辅助沉积、离子束溅射等工艺,经高能离子轰击成膜,膜层牢固度与表面耐磨性能大幅提升。

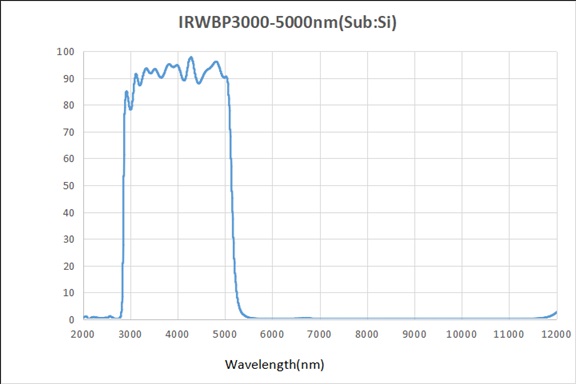

- 3. 红外带通滤光片主要适配红外成像、夜视设备、特征气体分析等应用。红外区可选镀膜材料同样稀缺,且多数材料质地偏软,无法采用高能离子辅助工艺,膜层致密度与波长漂移稳定性,均弱于可见光区滤光片。
-
- 二、按实际应用场景选型
- 带通滤光片的通用指标(中心波长 CWL、半高宽 FWHM、峰值透过率 T%、截止深度 OD、截止范围)是选型基础,但不同应用场景对滤光片的性能侧重、公差要求、环境适应性、结构形式存在显著差异,直接决定滤光片的设计方案与镀膜结构。
- 1. 荧光检测与生物医疗(荧光显微镜、流式细胞仪、qPCR、生化分析仪)
- 核心需求:激发光与发射光严格分离,高信噪比,抑制环境杂光与激发光泄漏。
- 关键要求:
- 激发滤光片:带宽适中(20–100 nm),高透过,对发射波段截止深度 OD≥6；
- 发射滤光片:带宽较窄(10–40 nm),对激发光截止深度 OD≥OD6；
- 如果需要检测微弱荧光信号,同时伴随成像要求,需要降低波前畸变、高面型精度,避免成像模糊；
- 对荧光信号弱、背景干扰强的场景,必须使用激发 + 二向色镜 + 发射成套滤光片组,保证光谱串扰 小。
-
- 2.光学成像与机器视觉(工业相机、安防监控、显微成像、车载视觉)
- 核心需求:提升目标对比度,滤除环境干扰光,保证成像清晰、色彩还原真实。
- 关键要求:
- 杂散光抑制一般 OD≥3–OD4 即可满足使用；
- 更强调宽入射角兼容性、高透过率、低偏振相关性；
- 对表面质量、划痕麻点、面型精度(PV/TV)要求严格,避免成像出现伪影、畸变；
- 户外场景需考虑抗紫外老化、抗高温高湿,膜层附着力要求高。
-
- 3.光谱分析类应用(拉曼光谱、红外光谱、紫外分光、气体检测)
- 核心需求:提取微弱特征信号,抑制强背景与散射光,保证波长分辨率。
- 关键要求:
- 光谱带宽符合应用场景需要(可见到红外,光谱带宽FWHM:5-500 nm),光谱边缘陡峭；
- 对干扰波段截止深度满足应用场景需要,常需 OD≥4-OD6 甚至OD8；
- 中心波长温漂、角度漂移要求严苛,保证检测数据稳定可靠；
- 常与陷波滤光片组合使用,共同抑制瑞利散射、弹性散射。
-
- 4.激光类应用(激光雷达、激光测距、激光医疗、激光指示)
- 核心需求:只透过目标激光波长,强抗环境光(如太阳光)干扰。
- 关键要求:
- 中心波长精度高(±0.5-1 nm 内),带宽窄；
- 宽波段截止深度高(OD≥5),抗强光饱和；
- 高激光损伤阈值(LIDT),避免高功率激光下膜层损坏；
- 对角度漂移敏感,需严格控制入射角度
-
- 5. 红外热成像与安防夜视
- 核心需求:透过大气窗口(8–14μm/3–5μm),滤除可见光与近红外干扰。
- 关键要求:
- 中心波长精度要求不高；基底多为锗、硅、硒化锌等红外材料；
- 适应高低温环境,膜层不易脱膜、满足温度漂移要求。
-
- 6. 天文观测与空间遥感
- 核心需求:分离天体特征谱线,抑制天光、月光、地气辐射。
- 关键要求:
- 中心波长精度高(±0.5-1 nm 内),超窄带(FWHM≤2 nm),高透过,高截止深度；
- 低自荧光、低杂散光,高面型精度；
- 空间环境需抗辐照、高稳定性。
- 三、按检测精度要求选型
- 仪器的检测灵敏度、分辨率、信噪比需求,直接决定带通滤光片的光谱带宽(FWHM)。带宽越窄,波长选择性越强,但工艺难度、成本、透过率也会随之变化。
- 1.带宽与检测精度的内在关系。带宽越窄:波长分辨能力越强,可区分更精细的光谱特征；杂光抑制更彻底,信噪比更高；对中心波长精度、温漂、角度漂移更敏感；镀膜层数更多,工艺更复杂,透过率会略有下降。带宽越宽:通光量更大,信号更强,适合弱光但分辨率要求不高的场景；对角度、温度不敏感,稳定性更好；工艺更成熟,成本更低。
- 2.按带宽分级与典型应用(可见光谱区)
- 超窄带滤光片 SNBPF:FWHM＜5nm。适用:拉曼光谱、天文观测、高精度气体检测、激光雷达抗干扰。
- 窄带滤光片 NBPF:FWHM 5–25nm。适用:荧光发射检测、激光测距、激光雷达、气体传感。
- 常规带通滤光片 BP:FWHM 25–50nm。适用:机器视觉、荧光激发、通用光谱检测。
- 宽带通滤光片 WBP:FWHM＞50nm。适用:彩色成像、视觉增强、激光激发、安防监控。
- 3. 选型误区提醒:并非带宽越窄越好。若仪器探测器灵敏度有限、光源较弱,过窄带宽会导致信号过弱、信噪比反而变差。需在 “分辨率” 与 “通光量” 之间平衡。
- 四、按设备光源与探测器选型
- 光源的发射光谱、探测器的量子响应光谱,共同定义了滤光片必须透过的有效波段和必须截止的干扰波段,是滤光片截止范围设计的核心依据。
- 带通滤光片选型逻辑:先确定探测器有效响应区间 → 确定滤光片通带范围；再看光源干扰波段 → 确定滤光片截止范围与截止深度； 后结合灵敏度 → 确定带宽与透过率。
- 1.光源对滤光片的约束
- 宽谱光源(卤素灯、氙灯、白光 LED)光谱覆盖紫外–可见–近红外,干扰波段宽,要求滤光片截止范围宽、截止深度高,否则背景噪声大。
- 单色 / 准单色光源(激光器、单色 LED)干扰集中在特定波长,滤光片只需对该波长强截止,其余波段可放宽,适合窄带 + 陷波组合。
- 高功率光源需考虑滤光片激光损伤阈值 LIDT,避免膜层被击穿
- 2.探测器对滤光片的约束
- 硅基探测器(硅光电池、CCD、CMOS)响应 200–1100 nm,对可见光–近红外敏感,需重点抑制可见 / 近红外杂光。
- 光电倍增管 PMT灵敏度 高,微弱信号检测,要求滤光片 高 OD 值(OD4-6+),防止漏光导致饱和。
- 红外探测器(InGaAs、PbS、HgCdTe、微测辐射热计)响应延伸至短波 / 中波 / 长波红外,滤光片需匹配红外波段,且基底必须透红外(如锗、硅)。
- 五、按设备光路入射角度选型
- 干涉型带通滤光片基于薄膜干涉原理,其中心波长会随入射角度增大向短波方向蓝移,角度越大,偏移越明显,是选型中易被忽视的关键因素。
- 1.入射角度对滤光片性能的影响
- 小角度入射(≤5°,准直光路)。波长漂移小,可忽略不计；直接选用标准干涉型带通滤光片,性价比高,性能优异。
- 中等角度(5°–10°)。出现可观测的蓝移,带宽略微展宽；需在设计时预偏置中心波长,补偿角度漂移。
- 大角度入射(＞10°,广角 / 发散光路)。波长漂移显著,光谱畸变严重；
- 2.大角度场景解决方案
- 角度不敏感型滤光片。采用特殊膜系设计(如宽带膜系、非规整膜系),减小角度敏感性,适合 10°–30° 广角。
- 吸收型带通滤光片。依靠金属诱导透射 / 玻璃吸收实现带通,基本无角度漂移,但带宽较宽、透过率略低、截止深度一般。
- 光路优化。增加光路准直透镜,减小光线入射角发散程度,从系统层面规避漂移问题。
- 六、综合平衡成本与工艺因素。
- 在满足核心光学性能的前提下,成本控制、工艺可行性、量产稳定性、环境可靠性是带通滤光片落地应用的关键约束。盲目追求高标准参数会导致成本飙升、良率过低、交付周期过长,必须在性能与工程化之间建立合理平衡。
- 1.膜系结构与工艺复杂度直接决定成本。常规介质带通滤光片膜系:工艺成熟、良率高、成本相对较低,适合宽带通、中带宽、OD≤4 的通用场景,是量产优先考虑方案。 金属 - 介质复合膜系:紫外区常用,工艺相对简单、成本可控,但透过率偏低、边缘陡峭度一般,适合对成本敏感、对透过率要求不苛刻的紫外监测设备。多层高背景深度干涉膜系:窄带 / 超窄带、高 OD(OD6 以上)必备,镀膜层数可达上百层,对镀膜设备精度、监控方式、应力控制要求高,工艺难度大、良率低、成本显著上升,仅用于高端精密检测。离子束溅射(IBS) vs 电子束蒸发(EBE):IBS 膜层更致密、漂移小、稳定性强,但设备与工时成本高；EBE 性价比高,适合批量通用型号。
- 2.指标公差越小,成本呈指数级增加。中心波长公差:常规 ±2~±5 nm:成本合适、良率较高；高精度 ±0.5~±1 nm:需精密监控与实时修正,成本大幅提升；激光雷达、天文级 ±0.1~±0.3 nm:属于特种定制,成本高。光谱带宽公差:宽带公差较为宽松,成本相对低；超窄带 FWHM≤5 nm 且公差 ±1 nm 以内,工艺难控制,成本显著增加。截止深度 OD:OD3~OD4:常规工艺即可实现；OD5~OD6:需要多层膜系叠加,成本上升；OD8 以上:需多级滤光片组合或特殊膜系设计,成本与厚度同步增加。
- 3. 基底材料与尺寸对成本的影响。常规玻璃基底(K9、B270):成本低、易加工,适合可见光领域。紫外熔融石英:紫外透过好、热稳定性强,价格高于普通玻璃。 红外基底(Ge、Si、ZnSe、CaF₂):材料本身昂贵,脆性大、加工易崩边,成本显著高于可见光基底。大尺寸 / 异形 / 超薄基底:加工难度大、镀膜装夹困难、良率低,会明显推高单价。
- 4. 环境可靠性要求带来的附加成本。仅常温使用:无需额外加固,成本 低。高低温循环、高湿、盐雾、振动:需膜层应力优化、加固镀膜、基底强化处理,成本上升 15%~50%。高激光损伤阈值(LIDT):需高纯材料、低密度镀膜、后处理工艺,成本更高。
- 5. 批量与定制化差异。标准化通用型号:规模化生产,单价低、交期快。 小批量定制 / 非标参数:需重新设计膜系、调试工艺,存在工程费、打样费,单价高、交期长。成套滤光片组(激发 + 发射 + 二向色镜):协同设计、匹配精度要求高,整体成本高于单片叠加。
- 选型建议:通用场景优先选择标准带宽、常规公差、电子束蒸发(离子辅助)工艺,在满足性能前提下 大化性价比。精密检测场景只对核心波段做高 OD、窄带宽,非关键波段放宽要求,避免过度设计。大批量设备优先选用标准化库存型号,减少定制成本与周期。
- 北京微光远航科技有限公司提供可见Vis/短波红外SWIR各种带通滤光片,采用离子辅助镀膜工艺,膜层结构致密,具有准确的波长定位、高信噪比和良好的环境稳定性。中心波长、透过率及半高宽均可以根据用户需求定制。滤光片尺寸有方形,圆形(黑色金属圈保护),可任意选择。
-
